Определение основных параметров рабочего оборудования

Из всех основных видов сменного рабочего оборудования одноковшовых экскаваторов с гидравлическим приводом (обратной и прямой лопаты, грейфера, погрузочного ковша и т. д.) чаще всего применяют рабочее оборудование обратной лопаты. Этот вид рабочего оборудования характеризуется большим числом совмещаемых операций в цикле и более тяжелым нагруженном привода.

Для гидравлического экскаватора рабочее оборудование обратной лопаты следует считать расчетным видом оборудования, определяющим места крепления всех видов оборудования на поворотной платформе и мощность привода исполнительных механизмов.

Размеры элементов рабочего оборудования по длине должны соответствовать заданным предельным рабочим параметрам экскаватора - максимальной глубине копания НК и максимальной высоте выгрузки НВ при опущенной рукояти. Между НК и НВ существует зависимость:

где b = 0.85 м - ширина ковша, м;

kР = 1.26- коэффициент разрыхления грунта, задаётся в зависимости от категории грунта согласно таблицы. Hк =5.91 м, максимальная глубина копания, м. Определим длину стрелы lС, м:

где αС — угол поворота стрелы, αС = 94°.

Определим размер рукояти lР, м:

где Ki = 0.7645, коэффициент пропорциональности рукояти относительно массы экскаватора.

По найденным размерам и , троят осевой профиль рабочей зоны

Рис. 4. Осевой профиль рабочей зоны

В процессе экскавации грунта надземная часть рабочей зоны может быть использована полностью, а подземная часть - только в пределах безопасной зоны, согласно СНиП ограниченной откосом безопасности не ближе 1 м (на уровне стоянки) от наиболее удаленной от оси вращения поворотной платформы точки опорного контура . Крутизна откоса безопасности зависит от вида разрабатываемого грунта и глубины копания. Абсциссу точки L - начала откоса безопасности на уровне стоянки экскаватора определим как

где а - расстояние от крайней точки опорного контура экскаватора до начала откоса, согласно СНиП принимаемое равным 1 м;

Bк=0.85 м – ширина ковша; lг – расчетная глубина копания

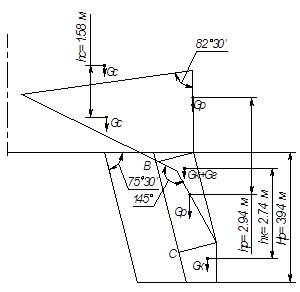

Рис. 5. Схема к определению параметров гидроцилиндра рукояти.
